ウェッジゲートバルブはどのように機能しますか？

ちょっと、そこ！ゲートバルブサプライヤーとして、私はよくウェッジゲートバルブがどのように機能するかについて尋ねられます。だから、私はあなたのためにそれを分解して理解しやすいと思った。

ウェッジゲートバルブの基本

まず、ウェッジゲートバルブとは何かについて話しましょう。これは、パイプライン内の水、油、ガスなどの流体の流れを制御するために使用されるバルブの一種です。バルブの主要な部分はゲートで、くさびのような形をしています。このくさびは、液体を通過させたり止めたりするためにバルブを開閉するものです。

構造

ウェッジゲートバルブには、いくつかの重要なコンポーネントがあります。バルブの本体があります。これは、すべてを一緒に保持する外側のケーシングです。体内には2つの座席があります。これらの座席は、バルブが閉じているときにウェッジがフィットする場所です。くさびは、バルブ本体の上部を通るロッドのような茎に接続されています。ステムは、ウェッジを上下に移動するために使用されます。

それがどのように開閉するか

バルブを開きたいときは、ハンドホイールを回したり、他の種類のアクチュエータ（電気や油圧式など）を使用したりします。ハンドホイールを回すと、茎が回転し始めます。この回転により、ステムが上に移動し、ステムがくさびに接続されているため、ウェッジも上がります。ウェッジが上がると、シート間のスペースが作成され、流体はバルブを通ることができます。

逆に、バルブを閉じたいときは、ハンドホイールを反対方向に回します。茎が回転して下に移動し、ウェッジを座席の間を押し戻します。くさびが完全に着席すると、バルブを通る流体の流れがブロックされます。

ウェッジデザイン

ウェッジデザインは、このタイプのバルブを特別なものにしている理由です。ウェッジにはさまざまな種類がありますが、最も一般的なものは固体ウェッジと柔軟なウェッジです。

固体ウェッジ

しっかりとしたくさびはまさにそれです - ウェッジのような形をした単一の固体金属の部分。固体ウェッジは、液体がきれいで、温度や圧力に多くの変動がないアプリケーションに最適です。それらはシンプルで強く、閉じたときにタイトなシールを提供できます。

柔軟なウェッジ

一方、柔軟なウェッジには、小さなカットまたはスロットが入っているため、少し柔軟になります。この柔軟性により、ウェッジはバルブボディとシートの変化に適応できます。たとえば、温度変化のために熱膨張または収縮が少しある場合、柔軟なウェッジは適切なシールを維持するために調整できます。柔軟なウェッジは、より極端な温度または圧力の変動があるアプリケーションでよく使用されます。

ウェッジゲートバルブの利点

ウェッジゲートバルブを使用することにはいくつかの利点があります。

フルフロー

最大の利点の1つは、バルブが完全に開いている場合、ストレートスルーフローパスがあることです。これは、流体の流れに対する抵抗がほとんどないことを意味します。これにより、一部のアプリケーションでエネルギーを節約できます。それは、曲がりと制限の束を備えたパイプの代わりにストレートパイプを持っているようなものです。

タイトシール

もう1つの利点は、閉じたときに提供できるタイトなシールです。ウェッジ設計により、バルブはシートに対して非常に優れたシールを作成できます。これは、漏れを防ぐために重要です。これは、オイルやガスのパイプラインのように、液体が危険または高価な用途で特に重要です。

汎用性

ウェッジゲートバルブも非常に用途が広いです。これらは、水処理プラントから化学処理施設まで、幅広い用途で使用できます。バルブが適切な材料から作られている場合、腐食性のものを含む、さまざまな種類の流体を処理できます。

アプリケーション

ウェッジゲートバルブは、多くの異なる業界で使用されています。ここにいくつかの例があります：

石油およびガス産業

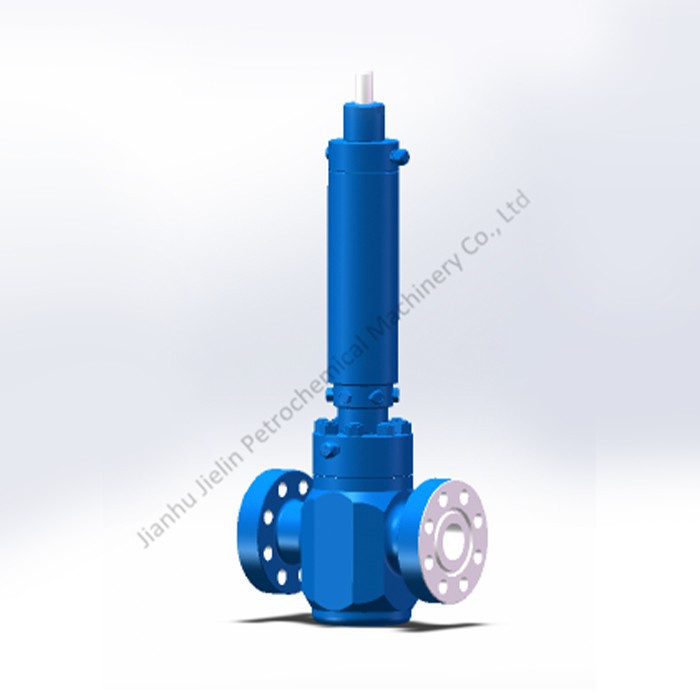

石油およびガス産業では、ウェッジゲートバルブがパイプラインで使用され、石油、ガス、その他の炭化水素の流れを制御します。また、製油所やオフショアプラットフォームでも使用されています。たとえば、それらを見つけるかもしれません表面安全バルブシステム、緊急事態の場合にフローをすばやくオフにできるようにする必要があるシステム。

水処理プラント

水処理プラントは、ウェッジゲートバルブを使用して、治療プロセスのさまざまな段階で水の流れを制御します。それらは、フィルター、ポンプ、その他の機器を介して水を向けるために使用されます。これらのバルブの完全なフローとタイトなシールは、このタイプのアプリケーションに最適です。

化学処理

化学処理施設では、さまざまな種類の化学物質を処理するためにウェッジゲートバルブが使用されます。それらは、化学物質からの腐食に抵抗できる材料から作られる必要があります。たとえば、一部のバルブは、ステンレス鋼または他の特別な合金で作られています。あなたは私たちをチェックすることができますBSOゲートバルブこのようなアプリケーションに適したバルブの詳細については。

油圧操作

場合によっては、油圧アクチュエーターを使用してウェッジゲートバルブを操作することをお勧めします。 a油圧ゲートバルブ油圧圧力を使用して、バルブを開閉します。

油圧作動の仕組み

油圧アクチュエーターには、ピストンとシリンダーがあります。油圧液がシリンダーの片側に汲み上げられると、ピストンが押します。ピストンはバルブのステムに接続されているため、ピストンが動くと茎が移動し、バルブが開閉します。

油圧作動の利点

油圧作動は、バルブを迅速に開閉する必要があるアプリケーションや、多くの力が必要なアプリケーションに最適です。たとえば、大規模なパイプラインまたは圧力が非常に高いアプリケーションでは、油圧アクチュエータはバルブを効果的に操作するために必要な電力を提供できます。

メンテナンス

他の機器と同様に、ウェッジゲートバルブは、それらを適切に動作させるためにある程度のメンテナンスが必要です。

定期的な検査

摩耗や損傷の兆候については、バルブに定期的に検査する必要があります。ひっかき傷や侵食があるかどうかを確認し、亀裂や変形についてはくさびを見てください。問題に気付いた場合は、損傷した部品を交換する必要がある場合があります。

潤滑

バルブの茎およびその他の可動部分は、定期的に潤滑する必要があります。これにより、摩擦を減らし、バルブの操作を容易にするのに役立ちます。バルブメーカーが推奨する適切な潤滑剤を使用できます。

クリーニング

バルブを流れる流体に汚れや破片が含まれている場合は、定期的にバルブをきれいにする必要があるかもしれません。これは、堆積物の蓄積を防ぐのに役立ち、バルブの性能に影響を与える可能性があります。

結論

それで、あなたはそれを持っています - ウェッジゲートバルブがどのように機能するかの内訳。石油およびガス産業、水処理、化学処理のいずれであっても、ウェッジゲートバルブは、液体の流れを制御するために最適です。高品質のウェッジゲートバルブの購入に興味がある場合、または当社の製品について質問がある場合は、お気軽にご連絡ください。特定のアプリケーションに適したバルブを見つけるのを手伝うためにここにいます。

参照

• Valve Handbook、JF Perryによる第4版
• 産業用バルブ：RWミラーによる選択、仕様、および設置

このブログ投稿が、ウェッジゲートバルブの仕組みを理解するのに役立つことを願っています。質問がある場合は、コメントを残すか、お気軽にご連絡ください。
